نقش دیافراگم در عملکرد رگلاتور گاز
زمان تقریبی مطالعه: 11 دقیقه
نقش دیافراگم در عملکرد رگلاتور گاز
رگلاتور گاز یکی از مهم‌ترین تجهیزات در سیستم‌های گازرسانی است که وظیفه کاهش فشار گاز ورودی به فشار ایمن و مناسب برای مصرف‌کننده را بر عهده دارد. در این میان، دیافراگم به عنوان قلب تپنده رگلاتور عمل می‌کند. این قطعه نه‌تنها در عملکرد دقیق دستگاه نقش دارد، بلکه ایمنی کل سیستم لوله کشی گاز در کرج یا هر منطقه دیگر، وابستگی زیادی به کیفیت و سلامت آن دارد.

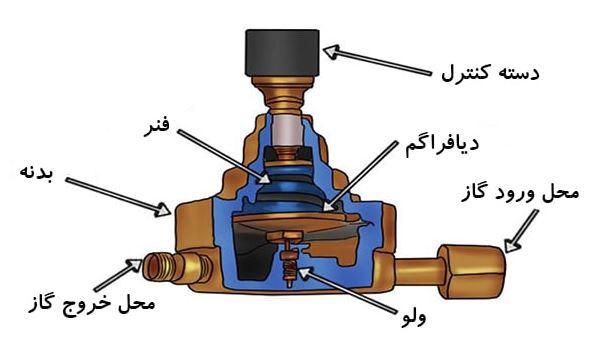

دیافراگم چیست؟
دیافراگم یک صفحه انعطاف پذیر است که معمولاً از جنس لاستیک مقاوم، نئوپرن، EPDM یا مواد کامپوزیتی ساخته می‌شود. این قطعه به‌وسیله فشار گاز ورودی و نیروی فنر داخلی رگلاتور، جابه‌جا می‌شود و همین حرکت، میزان باز یا بسته بودن مسیر جریان گاز را کنترل می‌کند.
عملکرد دیافراگم در رگلاتور گاز
- کنترل فشار خروجی: دیافراگم با تغییر شکل خود در اثر اختلاف فشار، دریچه شیر کنترل را باز یا بسته می‌کند تا فشار خروجی ثابت بماند.
- پاسخ سریع به تغییرات فشار: هر زمان فشار خروجی کم یا زیاد شود. دیافراگم فوراً واکنش نشان می‌دهد و مسیر جریان گاز را تنظیم می‌کند.
- ایجاد تعادل میان فشار گاز و نیروی فنر : فنر داخلی رگلاتور فشار را به سمت پایین یا بالا هدایت می‌کند. و دیافراگم نقطه تعادل را برقرار می‌سازد.
- ایمنی در برابر نوسانات فشار: در شرایطی که فشار ورودی بیش از حد افزایش یابد، دیافراگم به‌عنوان یک سیستم حفاظتی عمل می‌کند و از آسیب به تجهیزات جلوگیری می‌کند.
اهمیت دیافراگم در ایمنی لوله‌کشی گاز
اگر دیافراگم آسیب ببیند یا عملکرد آن مختل شود، فشار گاز ممکن است خارج از محدوده مجاز قرار گیرد. و خطر انفجار یا آتش‌سوزی ایجاد کند. در پروژه‌های لوله کشی گاز در کرج، استفاده از رگلاتورهایی با دیافراگم باکیفیت و بررسی دوره‌ای آن، جزو الزامات ایمنی است.
علائم خرابی دیافراگم رگلاتور گاز
علائم خرابی دیافراگم رگلاتور گاز معمولاً به صورت افت یا نوسان غیرطبیعی فشار خروجی دیده می‌شود که باعث عملکرد نامنظم وسایل گازسوز می‌شود. بوی گاز در اطراف رگلاتور، صدای سوت یا لرزش‌های غیرمعمول نیز از نشانه‌های مهم خرابی دیافراگم است. در صورت مشاهده این علائم، باید هرچه سریع‌تر دستگاه بررسی و در صورت لزوم دیافراگم تعویض شود تا خطر نشت گاز و حوادث احتمالی کاهش یابد. رعایت نکات ایمنی در لوله کشی گاز در ماهدشت اهمیت ویژه‌ای دارد.
نقش دیافراگم در بهره‌وری انرژی
با تنظیم دقیق فشار، دیافراگم باعث می‌شود مصرف گاز بهینه شود و تجهیزات گازسوز با راندمان بالاتر کار کنند. این موضوع به‌ویژه در پروژه‌های بزرگ مثل لوله کشی گاز در کرج که مصرف روزانه بالاست، اهمیت زیادی دارد.
مقایسه نوع دیافراگم در عملکرد رگلاتور گاز شهری و صنعتی
دیافراگم های نرم‌تر در رگلاتورهای شهری برای حفظ فشار مناسب خانگی طراحی شده‌اند. در حالی که دیافراگم‌های مقاوم‌تر رگلاتورهای صنعتی را برای تحمل فشارهای بالا و شرایط سخت صنعتی آماده می‌کنند. با توجه به جدول زیر، نوع دیافراگم در رگلاتورهای گاز شهری و صنعتی تاثیر مستقیم بر عملکرد و دوام آن‌ها دارد.
| نوع دیافراگم | جنس | مزایا | معایب |
|---|---|---|---|
| لاستیکی (نئوپرن) | نئوپرن | مقاوم در برابر سایش، انعطاف‌پذیری بالا | حساس به دمای خیلی بالا |
| کامپوزیتی | الیاف + لاستیک | دوام طولانی، مقاومت عالی | هزینه بالاتر |
| فلزی–لاستیکی | فولاد ضدزنگ + نئوپرن | تحمل فشار بسیار بالا | وزن بیشتر، قیمت بالا |
عوامل مؤثر بر عمر دیافراگم رگلاتور گاز
- جنس و کیفیت ساخت: دیافراگم های ساخته شده از مواد باکیفیت مانند نئوپرن یا EPDM عمر طولانی‌تر و مقاومت بیشتری دارند.
- شرایط دمایی محیط: دماهای بسیار بالا یا پایین می‌توانند باعث تغییر حالت و آسیب به دیافراگم شوند.
- میزان فشار ورودی گاز: فشار بیش از حد موجب کشیدگی و خرابی دیافراگم می‌شود.
- آلودگی‌ها و ذرات جامد موجود در گاز: ورود ذرات باعث ساییدگی و آسیب به دیافراگم می‌گردد.
- سرویس و نگهداری دوره‌ای: بررسی و نگهداری منظم باعث افزایش دوام و عملکرد بهتر دیافراگم می‌شود.
در نهایت
دیافراگم، مهم‌ترین بخش رگلاتور گاز است. که مسئولیت تنظیم فشار، حفظ ایمنی و بهینه‌سازی مصرف را بر عهده دارد. انتخاب رگلاتور با دیافراگم باکیفیت، سرویس منظم و رعایت نکات ایمنی، نه تنها طول عمر سیستم را افزایش می‌دهد. بلکه خطرات ناشی از فشار نامناسب گاز را به حداقل می‌رساند. بنابراین، در هر پروژه لوله کشی گاز در کرج یا سایر مناطق، توجه ویژه به این قطعه کوچک اما حیاتی، امری ضروری است.
